บริการของเรา · 02

Construction Rust Prevention

ระบบป้องกันสนิม 4 ชนิด — เลือกตามสภาพแวดล้อม

38+

ปีประสบการณ์

บทความเทคนิค

2-hr

เสนอราคา SLA

กลับหน้าบริการทั้งหมด

Galvanic Cathodic Protection ครบ 4 ประเภท — Concrete · Aluminium · Zinc · Magnesium Anode — ผลิตในไทยภายใต้ ISO 9001:2015 รับรอง DNV Type Approval 2024 และ Best SME Innovation Awards. ใช้ใน reinforced concrete, ตัวเรือ, ท่าเทียบเรือ, สะพานข้ามแม่น้ำ, ท่อใต้ดิน

มาตรฐาน + การรับรอง

ระบบ cathodic protection ออกแบบตาม ISO 12696:2022 (concrete reinforcement) + NACE SP0169 (pipeline external corrosion) — มาตรฐานที่ TOR ของ กฟผ./รฟท./MEA/PEA + งานท่าเรือ-สะพานราชการไทยอ้างอิง. Zinc anode ผ่าน ASTM B418 Type II + มอก. 3029-2563 (current capacity 781 A·hr/kg). Magnesium anode ผ่าน ASTM B843 (current capacity 1,230 A·hr/kg) สำหรับดินแห้งความต้านทาน >100 Ω·m. Aluminum anode ตาม DNV-RP-B401 สำหรับ offshore. ICCP MMO anode ทำงาน 20+ ปี ที่ DC 1-50 A. ทุก installation มี reference electrode (Cu/CuSO₄ ตาม NACE TM0211) + ตรวจ ON/OFF potential ทุก 6 เดือน ตาม ISO 15589-1.

Construction Rust Prevention

ระบบป้องกันสนิม 4 ชนิด — เลือกตามสภาพแวดล้อม

Concrete Anode CR60/CR100 — สังกะสีในมอร์ตาร์ pH ≥14 (lithium hydroxide) รัศมีคุ้มกัน ≥60cm อายุ ≥10 ปี — มอก. 3029-2563 / ASTM B418 Type II / ISO 12696
Aluminium Anode (Al-Zn-In) — ตัวเรือ ท่าเทียบเรือ offshore platform น้ำเค็ม/กร่อย — มอก. 3359-2563 / DNV-GL (GL Section 7)
Zinc Anode purity 99.995% — ship hull, sea chest, condenser seawater side — MIL-A-18001K / GL-Zn1
Magnesium Anode — เรือลำเลียง ปอนทูน สะพานข้ามแม่น้ำ ท่อใต้ดิน (น้ำจืดความนำไฟฟ้าต่ำ)
Polarization Decay ≥100 mV (NACE/AMPP industry KPI) · TIS, ASTM, ISO, DNV, GL, BS, AMPP ครบ
ลูกค้าอ้างอิง: Freyssinet · AGC Chemicals Thailand · CPAC · SCG

ขอใบเสนอราคาบริการนี้096-109-4244 (คุณแหม่ม)

แบรนด์ที่เราจัดจำหน่าย

ผลิตภัณฑ์มาจากผู้ผลิตที่ผ่านมาตรฐาน OEM ระดับโลก — มั่นใจในคุณภาพและการรับรอง

Concrete Anode UK

Manufactured in Thailand · ISO 9001:2015

ระบบ Galvanic Cathodic Protection 4 ชนิด — Concrete, Aluminium, Zinc, Magnesium Anode — รับรอง มอก. 3029-2563, ASTM B418, ISO 12696, NACE, DNV, AMPP

ตัดสินใจไม่ได้?

ดูตารางเปรียบเทียบ — สเปก + ราคา + recommendation

ตารางเปรียบเทียบฟรี — สเปกครบ ราคาจริง standards reference + เลือกตามใช้งาน

Galvanic vs Impressed Current

Cathodic Protection — sacrificial anode vs DC

Magnesium vs Zinc vs Aluminum Anode

Sacrificial Anode — เลือกโลหะตาม environment + ความต้านทาน

Rust Converter vs Sandblast vs Epoxy Primer

วิธีจัดการสนิม — เลือกตาม TOR + งบ + อายุงาน

รายละเอียดผลิตภัณฑ์

ผลิตภัณฑ์ทั้งหมด 6 รายการ

เจาะลึก spec, หลักการทำงาน, มาตรฐาน และข้อดีของผลิตภัณฑ์ในหมวดนี้ — เลือกอ่านได้ตามรายการ

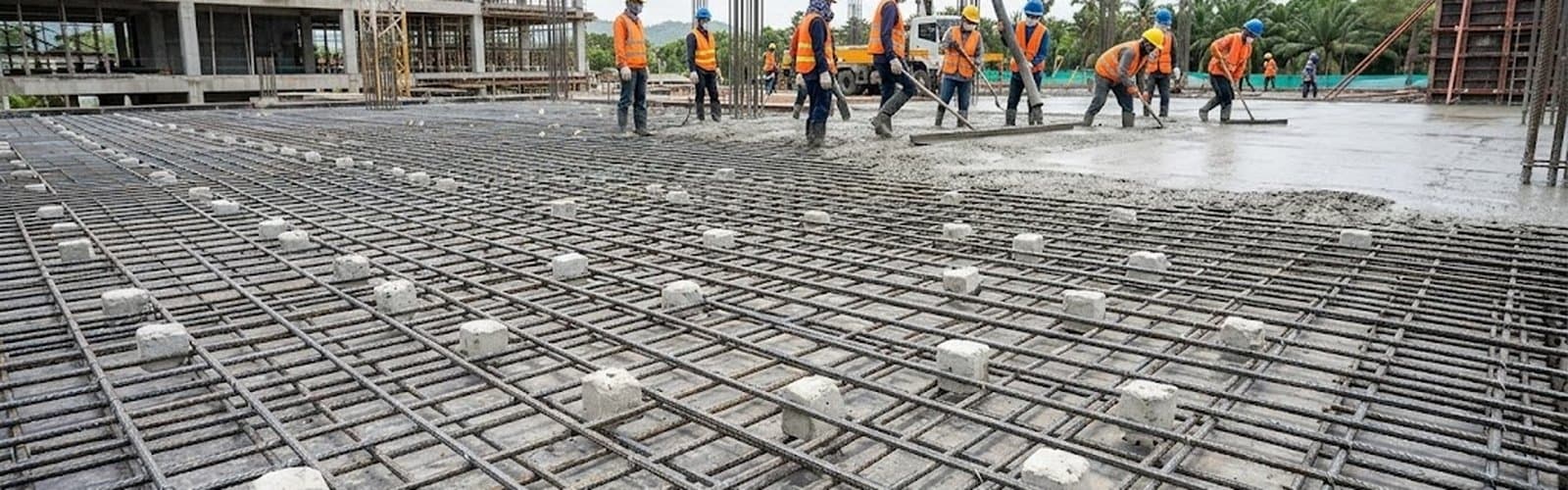

อะโนดสังกะสีฝังในคอนกรีต

Cathodic Protection (CP) — สำหรับเหล็กเสริม

หน้าที่ & เหมาะกับงานแบบไหน

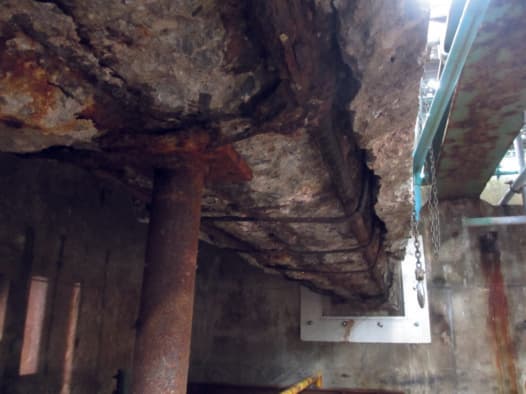

ระบบป้องกันสนิมเหล็กเสริมในคอนกรีตที่ถูกกัดกร่อนจาก chloride ingress, การคาร์บอเนชั่น หรือน้ำเค็มแทรกซึม. ติดตั้งได้ทั้งโครงสร้างใหม่และซ่อมแซมโครงสร้างเก่า

หลักการทำงาน

อะโนดสังกะสีหุ้มด้วยมอร์ตาร์พิเศษที่มี lithium hydroxide pH ≥ 14 — เป็นด่างสูง ป้องกันไม่ให้สังกะสีเกิด passivation. กระแสไฟฟ้าจากอะโนดไหลไปยังเหล็กเสริม รักษา passive film บนผิวเหล็กไม่ให้เกิดสนิมจาก chloride

Specification

Polarization Decay: ≥ 100 mV
รัศมีป้องกัน: ≥ 60 cm
อายุการใช้งาน: ≥ 10 ปี / years
ค่า pH ของมอร์ตาร์: ≥ 14
การติดตั้ง: ผูกกับเหล็กเสริมด้วยลวดหรือเหล็กรัด / Tie-wired or strapped to rebar

การใช้งานในงานจริง

โครงสร้างคอนกรีตเสริมเหล็กในพื้นที่ใกล้ทะเล
ท่าเรือ ทุ่น เสาเข็มคอนกรีตใต้น้ำ
สะพานคอนกรีตที่โดน chloride deicing
เขื่อน สถานีสูบน้ำ ระบบน้ำเค็มแทรกซึม
การซ่อมแซมโครงสร้างเก่าที่เริ่มเป็นสนิม (Patch Repair)

ข้อดี & ผลลัพธ์

ไม่มี chloride หรือ bromide ที่ทำลายเหล็ก
ติดตั้งง่าย — ผูกกับเหล็กเสริมก่อนเทคอนกรีตได้ทันที
ไม่ต้องใช้กระแสไฟฟ้าจากภายนอก (Impressed Current) — ไม่มีอุปกรณ์ที่ต้องบำรุงรักษา
ยืดอายุโครงสร้างได้ ≥ 10 ปี ลดต้นทุนซ่อมระยะยาว

มาตรฐานอ้างอิงในอุตสาหกรรม

ASTM B418 Type IIมอก. 3029-2563 (TIS 3029-2563)ISO 12696

อะโนดอลูมิเนียม (Aluminium Sacrificial Anode)

Marine CP — น้ำเค็มและน้ำกร่อย

หน้าที่ & เหมาะกับงานแบบไหน

ป้องกันการกัดกร่อนของโครงสร้างเหล็กที่จมหรือสัมผัสน้ำเค็ม/น้ำกร่อย เช่น เรือ ท่าเรือ ท่อ offshore. เลือกใช้แทนสังกะสีในงานที่ต้องการความจุไฟฟ้าสูงต่อน้ำหนัก

หลักการทำงาน

ใช้หลักการ Galvanic Series — อลูมิเนียมมี electrochemical potential ต่ำกว่าเหล็ก จึงเสียสละตัวเอง (sacrificial) โดยปล่อยอิเล็กตรอนผ่านน้ำเค็มไปยังเหล็ก ลด anodic reaction ที่ผิวเหล็กลง

Specification

วัสดุพื้น: High-purity aluminium alloy
การใช้งาน: Seawater + brackish water
Current Capacity: สูงกว่าสังกะสีต่อหน่วยน้ำหนัก / Higher than zinc per unit weight
รูปทรง: Slab, ribbon, bracelet — ตามแบบโครงการ

การใช้งานในงานจริง

ตัวเรือ (ship hulls)
เสาเข็มเหล็ก ท่าเรือ
Offshore structures, oil platforms
ระบบ ballast tank ในเรือ

ข้อดี & ผลลัพธ์

Current Capacity สูงสุดในกลุ่ม sacrificial anodes
น้ำหนักต่อความสามารถป้องกันต่ำกว่าสังกะสี — ลดน้ำหนักโครงสร้าง
ราคาคุ้มค่ากว่าระบบ Impressed Current ในงานขนาดกลาง
ใช้ได้ทั้งน้ำเค็มและน้ำกร่อย — ใช้สูตรเดียวกัน

มาตรฐานอ้างอิงในอุตสาหกรรม

DNV-GL Section 7 (Corrosion Protection)ISO 9001มอก. (Thai industrial standards)

อะโนดสังกะสี (Zinc Sacrificial Anode)

Marine CP — งาน high-strength steel + ระบบที่ต้องระวัง overprotection

หน้าที่ & เหมาะกับงานแบบไหน

ป้องกันสนิมในเรือ ระบบ heat exchanger และโครงสร้างเหล็กในน้ำเค็ม ที่ต้องการ driving voltage ต่ำเพื่อหลีกเลี่ยง over-protection (coating disbondment, hydrogen embrittlement)

หลักการทำงาน

สังกะสีบริสุทธิ์ ≥ 99.995% เสียสละตัวเองในกระบวนการ galvanic. driving voltage ต่ำกว่าอลูมิเนียมและแมกนีเซียม จึงเหมาะกับ high-strength steel ที่กลัวการเปราะจากไฮโดรเจน

Specification

ความบริสุทธิ์: ≥ 99.995% Zn
Driving Voltage: ต่ำสุดในกลุ่ม sacrificial / Lowest of the three
การใช้งาน: Seawater (low resistivity)

การใช้งานในงานจริง

ตัวเรือเดินทะเล cargo ships
Sea chest, mooring chain
Condenser / Heat exchanger ใช้น้ำทะเล
อุปกรณ์เหล็กและอลูมิเนียมในงาน marine

ข้อดี & ผลลัพธ์

Driving voltage ต่ำ — ลดความเสี่ยง over-protection
ป้องกัน coating disbondment (สีหลุดล่อนจาก hydrogen evolution)
ลดความเสี่ยง hydrogen embrittlement ใน high-strength steel
ผ่านมาตรฐาน MIL-A-18001K และ DNV-GL

มาตรฐานอ้างอิงในอุตสาหกรรม

MIL-A-18001K (U.S. Military)DNV-GL (GL-Zn1)ISO 9001

อะโนดแมกนีเซียม (Magnesium Sacrificial Anode)

CP สำหรับสิ่งแวดล้อมที่มี resistivity สูง

หน้าที่ & เหมาะกับงานแบบไหน

ป้องกันสนิมในน้ำจืดและในดินที่มี resistivity สูง — ระบบที่อลูมิเนียม/สังกะสีให้กระแสไม่พอ. ใช้กับท่อ pipeline ฝังดิน ถังเก็บน้ำใต้ดิน และ heater น้ำจืด

หลักการทำงาน

แมกนีเซียมมี electrochemical potential ต่ำที่สุดในกลุ่ม sacrificial (≈ −1.55 V) — ให้ driving voltage สูงสุด สามารถผลักกระแสผ่าน electrolyte ที่ resistivity สูง (น้ำจืด, ดิน) ได้ดีกว่าอลูมิเนียม/สังกะสี

Specification

Driving Voltage: สูงสุดในกลุ่ม / Highest of the three
การใช้งาน: น้ำจืด, ดิน, high-resistivity electrolyte
รูปทรง: Bagged anodes (สำหรับฝังดิน), Cast slab

การใช้งานในงานจริง

ท่อ pipeline ฝังดิน (oil, gas, water)
ถังเก็บน้ำใต้ดิน, ถังโลหะใต้ดิน (UST)
Hot water heater steel tanks
เรือ/เสาเข็มในน้ำจืด (เขื่อน, ทะเลสาบ)

ข้อดี & ผลลัพธ์

Driving voltage สูงสุด — ใช้ได้ใน resistivity สูง
เหมาะกับงาน buried pipeline ที่ดินไทยส่วนใหญ่ resistivity สูง
ไม่ต้องใช้แหล่งไฟภายนอก
Bagged anode สะดวกต่อการติดตั้งฝังดิน

มาตรฐานอ้างอิงในอุตสาหกรรม

ASTM B843NACE SP0169 (CP of underground systems)

สีรองพื้นกันสนิม Polyurethane ระบบเดียว (1K MCP)

Industrial Coating — Rust Prevention

หน้าที่ & เหมาะกับงานแบบไหน

สีรองพื้นโพลียูรีเทนระบบเดียวที่บ่มด้วยความชื้นในอากาศ ใช้เป็น primer/intermediate/topcoat หรือ single-layer ก็ได้. มี aluminium flake สร้าง barrier protection

หลักการทำงาน

สาร isocyanate ในเรซินทำปฏิกิริยากับโมเลกุลน้ำ (H₂O) ในอากาศ → เกิด urea linkage ที่ crosslink เป็นฟิล์มแข็ง. Aluminium flake วางตัวเรียงเป็นชั้น (lamellar) ขวางทางน้ำและออกซิเจน

Specification

ระบบ: 1K Moisture-Curing Polyurethane (MCP)
DFT แนะนำ: 150 ไมครอน / 150 µm
Salt Spray (ASTM B117): ผ่าน 2,000 ชม. ที่ 150 µm / Pass 2,000 hr at 150 µm
การพ่นทา: แปรง / ลูกกลิ้ง / airless spray
พื้นผิวที่ใช้ได้: เหล็ก, เหล็กชุบกัลวาไนซ์, เหล็กสนิม, อลูมิเนียม, คอนกรีต, ไม้, พลาสติก

การใช้งานในงานจริง

Tank, ถัง, ท่อเหล็กในโรงงาน
โครงสร้างเหล็กที่มีสนิมเดิม (ไม่ต้อง blast ถึง SA 2½)
งานซ่อมสีโรงงานโดยไม่ปิด production line
โครงสร้างเหล็กที่ tight access — ทาด้วยแปรงได้

ข้อดี & ผลลัพธ์

พ่นทับสนิมเดิมได้ — ไม่ต้อง sand-blast ลงเหล็กดิบทั้งหมด
ระบบเดียวไม่ต้องผสม — ไม่มี mixing error และ pot life
ลดเวลาทำงานและรอบการ cure เทียบกับระบบ epoxy 2K
ทนสารเคมีและรังสี UV

มาตรฐานอ้างอิงในอุตสาหกรรม

ASTM B117 (Salt Spray)

Epoxy สองส่วนปราศจากตัวทำละลาย ใช้ใต้น้ำได้

Industrial Coating — Underwater Repair

หน้าที่ & เหมาะกับงานแบบไหน

อีพ็อกซี่ 2 ส่วน ปราศจากตัวทำละลาย ทาบนพื้นผิวเปียก, ชื้น หรือใต้น้ำได้โดยตรง. ใช้กับโครงสร้างที่ไม่สามารถ dry-dock หรือทำให้แห้งสนิทก่อนซ่อมได้

หลักการทำงาน

ระบบ epoxy ปราศจากน้ำ — ไม่ไล่ความชื้นออกจากผิว แต่ผูกพันธะกับโมเลกุลน้ำที่ผิวเป็น polymer matrix แน่น. ทนทาน acid/alkali/amine/salt/solvent ได้พร้อมกัน

Specification

ระบบ: 2-component solvent-free epoxy
DFT แนะนำ: 400 ไมครอน / 400 µm
Salt Spray (ASTM B117): ผ่าน 2,000 ชม. ที่ 400 µm / Pass 2,000 hr at 400 µm
อุณหภูมิทำงาน: 10 – 40 °C
VOC: Solvent-free, low odor
พื้นผิว: เหล็ก, เหล็กที่มีสนิม, คอนกรีต — เปียก/ชื้น/ใต้น้ำได้

การใช้งานในงานจริง

Risers, ท่อ, โครงสร้างเหนือ-ใต้น้ำในแหล่งน้ำมัน/แก๊ส
ซ่อมท่าเรือใต้น้ำ เสาเข็มจม
บ่อบำบัด ระบบ acid/alkali ในโรงงาน
ซ่อมแซมโครงสร้างขณะ machinery ยังทำงานอยู่

ข้อดี & ผลลัพธ์

ใช้ได้บนพื้นผิวเปียก ชื้น หรือใต้น้ำโดยตรง — ไม่ต้อง dry-dock
Solvent-free, low VOC — ใช้ในพื้นที่อับอากาศได้
ทนทาน chemical resistance สูง (acid/alkali/amine/salt/solvent)
ทาด้วยแปรงหรือลูกกลิ้งได้ — ไม่ต้องใช้ primer แยก

มาตรฐานอ้างอิงในอุตสาหกรรม

ASTM B117 (Salt Spray)

สินค้าในหมวดนี้

สินค้าทุกรายการ สอบถามราคาได้ทันที — เราเสนอราคาตามปริมาณและงวดส่ง

Aluminium Sacrificial Anode (Al-Zn-In)

รหัส TMP-AL-ANODE

· ประเภท: Al-Zn-In sacrificial anode
· standards: TIS 3359-2563,DNV-GL
· application: ship hulls/piers/offshore (seawater + brackish)
· common_sizes: 5kg,10kg,14kg,20kg,24kg,40kg

ขอใบเสนอราคา โทรสอบถาม

BIO TOUGH+ น้ำยาเคลือบคอนกรีต ป้องกันจุลชีพ (ขาว)

รหัส TMP-BIOTOUGH-WT

· ประเภท: water-based acrylic-polymer silicate
· สี: white
· silicate: min 10%
· stain_resistance: anti-efflorescence + chemical/dirt
· hardness_increase: 3-5x
· antimicrobial_life: 3-5 years

ขอใบเสนอราคา โทรสอบถาม

BIO TOUGH+ น้ำยาเคลือบคอนกรีต ป้องกันจุลชีพ (สีนวล)

รหัส TMP-BIOTOUGH-MW

· ประเภท: water-based acrylic-polymer silicate
· สี: milk white
· silicate: min 10%
· hardness_increase: 3-5x
· antimicrobial_life: 3-5 years

ขอใบเสนอราคา โทรสอบถาม

Concrete Anode CR100

รหัส TMP-CR100

· core: zinc in alkaline mortar
· ประเภท: sacrificial concrete anode
· ความจุ: larger than CR60
· standards: TIS 3029-2563,ASTM B418 Type II,ISO 12696
· service_life_min: 10 years

ขอใบเสนอราคา โทรสอบถาม

Concrete Anode CR60

รหัส TMP-CR60

· core: zinc in alkaline mortar
· ประเภท: sacrificial concrete anode
· standards: TIS 3029-2563,ASTM B418 Type II,ISO 12696
· service_life_min: 10 years
· protection_radius_min: 60cm

ขอใบเสนอราคา โทรสอบถาม

Magnesium Sacrificial Anode (น้ำจืด)

รหัส TMP-MG-ANODE

· ประเภท: magnesium anode
· application: fresh water — barges/pontoons/river bridges/underground pipelines/water heater

ขอใบเสนอราคา โทรสอบถาม

Zinc Sacrificial Anode (99.995%)

รหัส TMP-ZN-ANODE

· ประเภท: zinc anode
· purity: Zn 99.995% min
· standards: MIL-A-18001K,GL-Zn1,DNV-GL
· common_sizes: 5kg,10kg,12kg,24kg

ขอใบเสนอราคา โทรสอบถาม

สีอีพ็อกซี่ 2 ส่วน SGU-201 (ใต้น้ำ/ผิวเปียก)

รหัส TMP-SGU-201

· DFT: 400 microns
· VOC: zero
· ประเภท: 2-comp solvent-free epoxy
· salt_spray: 2000 hr ASTM B117
· substrates: dry/damp/submerged steel/concrete,no primer required
· application_temp: 10-40°C

ขอใบเสนอราคา โทรสอบถาม

สีเรืองแสงในความมืด SGL-301 น้ำเงิน-เขียว

รหัส TMP-SGL-301-BG

· ประเภท: 2-comp water-based PU luminous
· สี: blue-green
· coverage: 5 sqm/kg per coat
· glow_duration: 8-12 hr
· luminescence_life: min 1 year

ขอใบเสนอราคา โทรสอบถาม

สีเรืองแสงในความมืด SGL-301 เหลือง-เขียว

รหัส TMP-SGL-301-YG

· ประเภท: 2-comp water-based PU luminous
· สี: yellow-green
· coverage: 5 sqm/kg per coat
· glow_duration: 8-12 hr
· luminescence_life: min 1 year

ขอใบเสนอราคา โทรสอบถาม

สีโพลียูรีเทน 1 ส่วน SGP-001 (Moisture Curing)

รหัส TMP-SGP-001

· DFT: 150 microns
· ประเภท: 1-comp moisture-curing PU
· salt_spray: 2000 hr ASTM B117
· substrates: steel,galvanized,aluminium,rusted steel,concrete,wood,plastic
· application: brush,roller,airless spray
· common_pack: 1L,4L,20L

ขอใบเสนอราคา โทรสอบถาม

ไม่เจอสินค้าที่ต้องการ? เราจัดหาได้ตามสเปค

ส่งสเปคมาให้ทีมเราตรวจสอบและเสนอราคาให้ฟรี

ส่งสเปค

Next · 03

Specialized Paint & Coatings

สีและน้ำยาเคลือบนวัตกรรม 4 ผลิตภัณฑ์

ดูเพิ่มเติม

คำถามที่พบบ่อย

ก่อนส่งใบขอราคา

Q1.Cathodic Protection ทำงานยังไง?+

ใช้ anode (zinc/aluminum/magnesium) เป็น sacrificial — เสียก่อนเหล็กที่ต้องปกป้อง. ต่อ bonding cable + ตรวจ structure-to-electrolyte potential ตาม NACE SP0169.

Q2.Zinc Anode vs Aluminum vs Magnesium เลือกอะไร?+

Zinc: น้ำเค็ม (sea water) economical. Aluminum: น้ำกร่อย / brackish water. Magnesium: ดิน + freshwater highest driving voltage. ขึ้นกับ environment.

Q3.Anode เปลี่ยนกี่ปี?+

ขึ้นกับ design weight + corrosion rate — typically 5-15 ปี. ตรวจ residual weight ปีละครั้ง replace ที่ residual < 30% (ตาม NACE recommendation).

Q4.Surface prep ก่อน coating ต้อง SP10 จริงไหม?+

ใช่สำหรับ marine + structural steel — SSPC-SP 10 (near-white blast) ให้ adhesion ดีสุด. งานทั่วไป SP 6 (commercial) พอ. งานเร่งด่วน SP 3 (power tool).

Q5.Bio Tough+ vs Epoxy ทั่วไป ต่างยังไง?+

Bio Tough+ มี cathodic protection coating รวมในตัว — ยืดอายุ steel 2-3x. Epoxy ทั่วไป barrier-only. คุ้มสำหรับโครงสร้างเข้าซ่อมยาก เช่นเสาส่งสัญญาณริมทะเล.

จัดส่งงานป้องกันสนิมและสารเคลือบตามพื้นที่

เลือกจังหวัดของคุณเพื่อดูข้อมูลการจัดส่งและขอใบเสนอราคา

กรุงเทพมหานคร นนทบุรี สมุทรปราการ ปทุมธานี พระนครศรีอยุธยา สระบุรี ชลบุรี ระยอง ฉะเชิงเทรา ปราจีนบุรี เชียงใหม่ลำพูน

ดูทุกจังหวัด (77+ จังหวัด)

ผลงานและบทความที่เกี่ยวข้อง

บทความ·11 นาที

ระบบสีกันสนิมเหล็กตาม ISO 12944 — เลือก corrosivity C2–CX, durability และชั้นสี primer/intermediate/topcoat สำหรับงานไทย

คู่มือเลือกระบบสีกันสนิมเหล็กโครงสร้างตาม ISO 12944: หมวด corrosivity C1–C5/CX (ฉบับ 2017/2018), durability range L/M/H/VH, การจับคู่ระบบสี zinc-rich primer + epoxy MIO + PU topcoat กับความหนา DFT ต่อหมวด, การ map สภาพแวดล้อมไทย (โรงงานเมือง vs ชายฝั่ง Map Ta Phut/Laem Chabang) และจุดที่ TOR มักระบุผิด

อ่าน

บทความ

ออกแบบระบบ Galvanic Cathodic Protection — คำนวณ Current Demand, มวล Anode และจำนวน Anode (DNV-RP-B401 / ISO 12696)

คู่มือคำนวณระบบป้องกันสนิมแบบ sacrificial anode ทีละขั้น — current density ตามสภาพแวดล้อม, สูตรมวล anode (M = I·t·8760 / u·ε), จำนวน anode จาก current output, เกณฑ์ −850 mV และ 100 mV decay พร้อมตัวอย่างคำนวณจริง อ้างอิง DNV-RP-B401, ISO 12696, NACE SP0169 / ISO 15589, ASTM B418

อ่าน

บทความ·10 นาที

เหล็กเสริมกันสนิม — Epoxy (A775) vs Galvanized (A767) vs Stainless (A955) เลือกให้คุ้มทั้งงบและอายุใช้งาน

เทียบเหล็กเสริมกันสนิม 3 ระบบ: epoxy-coated (ASTM A775/A934), hot-dip galvanized (A767) และ stainless (A955) — กลไกป้องกัน, chloride threshold, ต้นทุนเทียบเหล็กดำ, ข้อควรระวังตอนติดตั้ง และ decision tree เลือกตาม exposure + design life สำหรับงานชายฝั่งไทย

อ่าน

บทความ·10 นาที

คาร์บอเนชัน vs คลอไรด์ — 2 root cause ของสนิมเหล็กเสริมในคอนกรีต และเลือกการป้องกันให้ถูกตัว

เหล็กเสริมในคอนกรีตเป็นสนิมจาก 2 กลไกที่ต่างกันสิ้นเชิง: carbonation (pH ตก สนิมทั่วผิว) กับ chloride attack (pitting เฉพาะจุด). อธิบายวิธีแยกแยะด้วย phenolphthalein + chloride profiling, EN 206 exposure class, Tuutti model และเลือกการป้องกัน (cover, CP anode, coating) ให้ตรงสาเหตุ

อ่าน
