LiDAR หา 'อาการ' ของโครงสร้าง (ทรุด ร้าว คอนกรีตกะเทาะ เหล็กกร่อน) ได้ระดับเซนติเมตรถึงมิลลิเมตร — แต่ต้นเหตุจริงคือการกัดกร่อนของเหล็กเสริมจากคลอไรด์ ระบบ Cathodic Protection คือวิธีหยุดต้นเหตุนั้น การทำคู่กันจึงปิดวงจรอายุสินทรัพย์ได้ครบ: สำรวจ→วินิจฉัย→ป้องกัน→เฝ้าระวัง
โครงสร้างพื้นฐานของไทย — สะพาน ทางยกระดับ อุโมงค์ และทางรถไฟ — กำลังเข้าสู่ช่วงอายุที่ต้องการการตรวจสอบอย่างจริงจัง ปัญหาคือความเสียหายส่วนใหญ่ เริ่มจากภายในและมองไม่เห็นด้วยตาเปล่า จนกว่าจะสายเกินไป บทความนี้อธิบายว่าเทคโนโลยีสแกน 3 มิติ (LiDAR) และระบบป้องกันการกัดกร่อน (Cathodic Protection) ทำงานร่วมกันอย่างไร เพื่อปิดวงจรอายุสินทรัพย์ให้ครบ — โดยเรียงตาม ปัญหา → สาเหตุ → ผลลัพธ์ → วิธีการ
ปัญหา: รู้ช้า = เสียหายบานปลาย
เจ้าของโครงการและวิศวกรผู้ดูแลโครงสร้างต่างกลัวสิ่งเดียวกัน — โครงสร้างที่ ทรุด เอียง ร้าว หรือเสื่อมสภาพ โดยที่การตรวจสอบด้วยสายตายังไม่เห็น กว่าจะเห็นรอยร้าวหรือคอนกรีตกะเทาะที่ผิว การกัดกร่อนภายในมักดำเนินมาแล้วหลายปี ผลที่ตามมาคือความเสี่ยงด้านความปลอดภัย ความรับผิดตามกฎหมาย และงบซ่อมที่บานปลาย — การซ่อมหลังเกิดความเสียหายมักแพงกว่าการป้องกันล่วงหน้าหลายเท่า
สาเหตุ: ผิวที่เห็นเป็นแค่ปลายเหตุ
สาเหตุเชิงวิศวกรรมของความเสื่อมในโครงสร้างคอนกรีตเสริมเหล็กส่วนใหญ่คือ การกัดกร่อนของเหล็กเสริม (rebar corrosion) โดยเฉพาะแบบที่เกิดจากคลอไรด์ (chloride-induced) ซึ่งกัดจากภายในเนื้อคอนกรีต เมื่อเหล็กเป็นสนิม ปริมาตรของสนิมจะขยายตัวและดันให้คอนกรีตแตกร้าวและกะเทาะหลุดล่อน (spalling) ประกอบกับปัจจัยด้านฐานราก เช่น การทรุดตัวต่างระดับ (differential settlement) และการกัดเซาะจากน้ำ — ทั้งหมดนี้ทำให้ "ปลายเหตุ" ที่ผิวปรากฏขึ้น ในขณะที่ "ต้นเหตุ" ทำงานอยู่ภายในมาก่อน
ผลลัพธ์: รู้ล่วงหน้า วางแผนตรงจุด ประหยัดกว่า
การทำงานสองส่วนนี้คู่กันให้ผลลัพธ์ที่ชัดเจน:
- เห็นตัวเลข ไม่ใช่แค่ความรู้สึก — การรังวัดการเคลื่อนตัว (Deformation Survey) ให้ค่าการทรุดตัว การเอียง และการแอ่นตัวเป็นตัวเลขระดับมิลลิเมตร เปรียบเทียบได้ระหว่างแต่ละรอบสำรวจ (Epoch)
- วางแผนซ่อม/เสริมกำลังตรงจุด แทนการรื้อทั้งหมด ลดต้นทุนและเวลาปิดใช้งาน
- ลดข้อพิพาทและการเคลมงานเพิ่ม — งานสำรวจแนวเขตทาง (ROW) และการเทียบแบบสร้างจริงกับแบบ (as-built vs as-designed) เก็บข้อมูลได้ครบ ลดปัญหาที่ผู้รับเหมาเคลมงานนอกสัญญา
- หยุดการเสื่อมที่ต้นเหตุ — เมื่อป้องกันการกัดกร่อนของเหล็กเสริมได้ อายุใช้งานของโครงสร้างยืดออกอย่างมีนัยสำคัญ
วิธีการ: วงจร สำรวจ → วินิจฉัย → ป้องกัน → เฝ้าระวัง

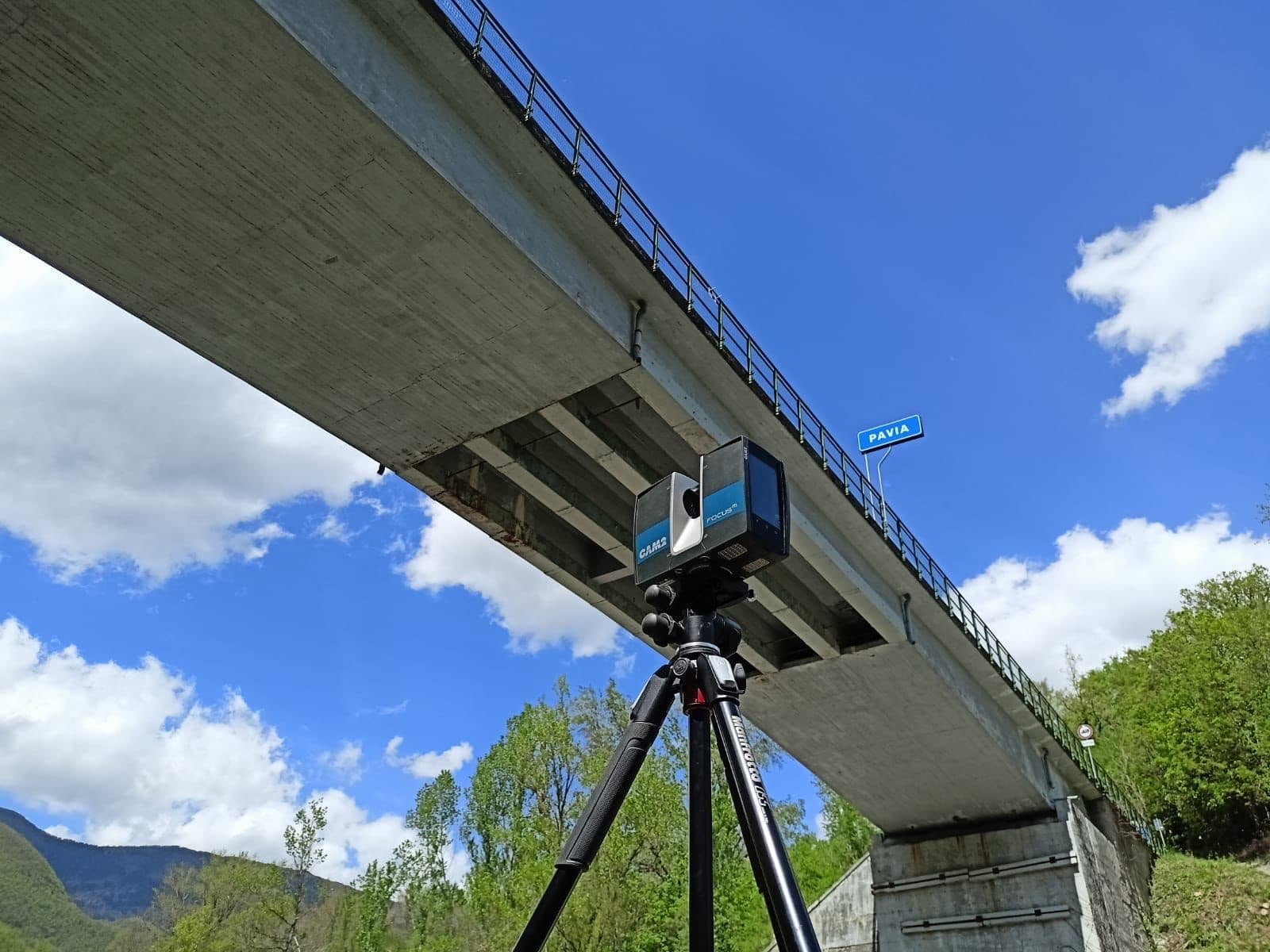

1) สำรวจ (Scan). LiDAR สร้างกลุ่มจุดพิกัด 3 มิติ (Point Cloud) ของโครงสร้างและภูมิประเทศ — ด้วยโดรน โมบาย (MLS) หรือกล้องภาคพื้นดิน (TLS) แล้วแต่ลักษณะงาน ใช้ทำแบบจำลองระดับพื้นดิน (DTM) คำนวณปริมาตรงานดิน สำรวจแนวเขตทาง ทำ Scan-to-BIM และตรวจระยะเขตโครงสร้างงานราง
2) วินิจฉัย (Diagnose). เปรียบเทียบข้อมูลสแกนกับแบบหรือกับรอบสำรวจก่อนหน้า เพื่อจับการทรุดตัวต่างระดับ การเอียงของตอม่อ การแอ่นตัวของคาน รอยร้าว และการกะเทาะของคอนกรีต (spalling ตั้งแต่ระดับไม่กี่มิลลิเมตร) รวมถึงประเมินหน้าตัดเหล็กที่สูญเสียจากการกัดกร่อน
3) ป้องกัน (Protect). เมื่อพบว่าต้นเหตุคือการกัดกร่อนของเหล็กเสริม ระบบ Cathodic Protection (อาโนดกัลวานิก หรือ ICCP) ตามมาตรฐาน ISO 12696 คือวิธีหยุดการกัดกร่อนนั้น ควบคู่กับงานซ่อม/เสริมกำลังตรงจุด
4) เฝ้าระวัง (Monitor). สแกนซ้ำเป็นรอบ ๆ เพื่อยืนยันว่าการเคลื่อนตัวหยุดลงและระบบป้องกันทำงานได้ผล — เปลี่ยนการดูแลโครงสร้างจาก "ซ่อมเมื่อพัง" เป็น "เฝ้าระวังเชิงรุก"
ระดับความละเอียดที่ทำได้จริง (ไม่เคลมเกิน)
| งาน | เครื่องมือ | ความละเอียดที่เหมาะสม |
|---|---|---|
| สำรวจภูมิประเทศ / แนวเขตทาง / งานดิน | โดรน · โมบาย (MLS) | ระดับเซนติเมตร (survey-grade ~1–3 ซม. เมื่อมี GCP + RTK/PPK) |
| Scan-to-BIM / as-built | ภาคพื้นดิน (TLS) | เซนติเมตร–มิลลิเมตร ตามเกณฑ์ USIBD LOA |
| รังวัดการเคลื่อนตัว / เฝ้าระวังการทรุด | ภาคพื้นดิน (TLS) พรีเมียม | ระดับมิลลิเมตร (~±1–3 มม.) ขึ้นกับเกรดเซนเซอร์ |
จุดต่างที่แท้จริงคือ การทำสแกนและงานป้องกันการกัดกร่อนในเจ้าเดียว — ผู้ให้บริการสแกนส่วนใหญ่ส่งมอบ point cloud หรือแบบจำลองแล้วจบ แต่ไม่มีส่วนที่หยุด "ต้นเหตุ" ของความเสื่อม การปิดวงจรครบทั้งสี่ขั้นจึงให้คุณค่ากับเจ้าของสินทรัพย์มากกว่า
ต้องการประเมินงานสแกน 3 มิติ หรือรังวัดการเคลื่อนตัวของโครงสร้าง? แจ้งขอบเขตงาน + พื้นที่/แนวเส้นทาง ทีมผู้เชี่ยวชาญเข้าสำรวจและเสนอราคาให้ พร้อมต่อยอดงานป้องกันการกัดกร่อน
