Galvanic Cathodic Protection สำหรับเหล็กเสริมในคอนกรีต — มาตรฐาน ASTM B418, มอก. 3029, ISO 12696

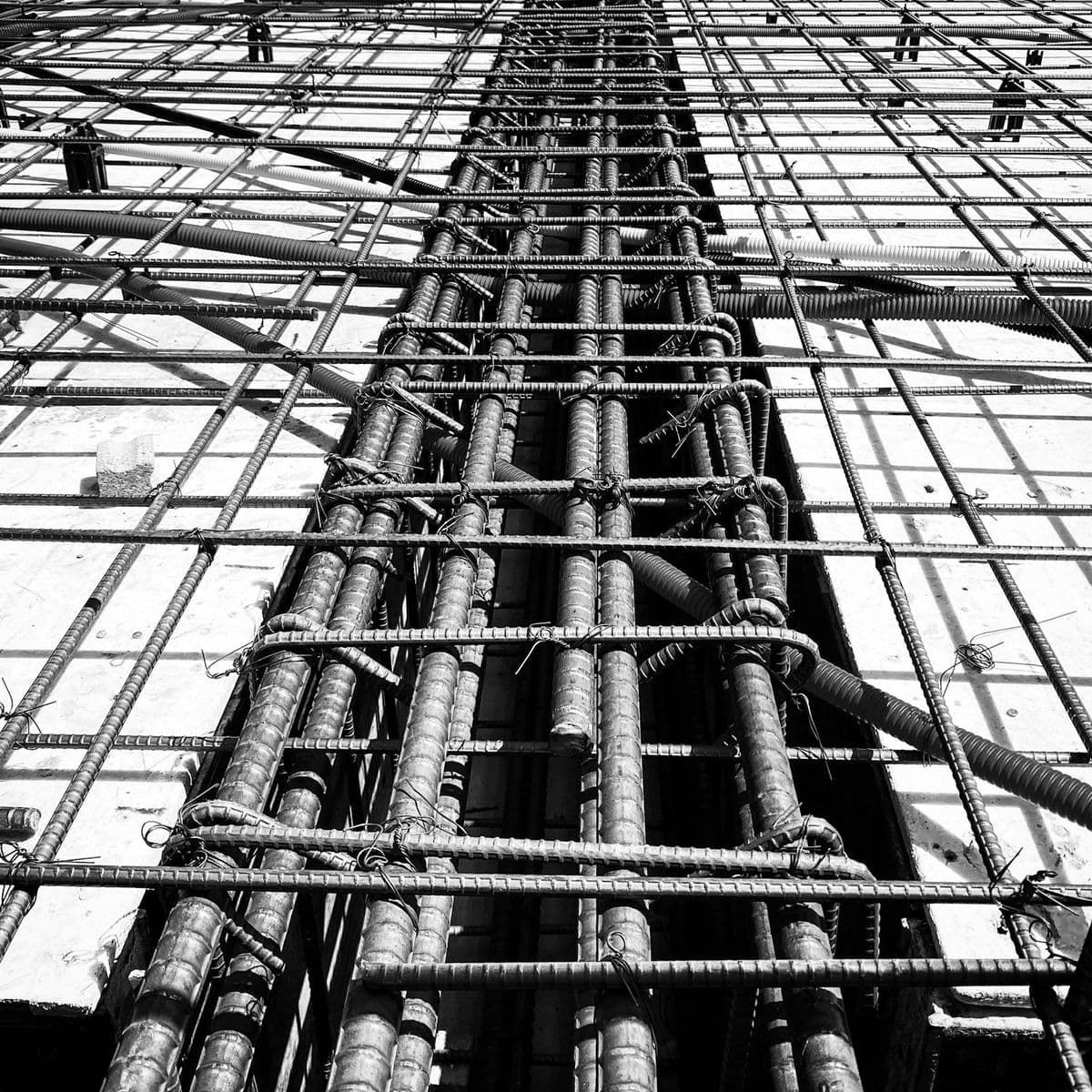

ในงานก่อสร้างคอนกรีตเสริมเหล็ก ปัญหาที่กัดกินอายุโครงสร้างมากที่สุดคือ การเป็นสนิมของเหล็กเสริม (rebar corrosion) ซึ่งเริ่มจากคลอไรด์หรือคาร์บอเนตซึมผ่านคอนกรีตจนถึงเหล็ก ทำให้เกิดสนิมและขยายตัวจนคอนกรีตแตกร้าว — เห็นชัดในเสาสะพาน ท่อระบายน้ำ และอาคารริมทะเล

Galvanic Cathodic Protection (GCP) คือเทคโนโลยีที่แก้ปัญหานี้ที่ต้นเหตุ โดยฝัง อะโนดสังกะสี (zinc anode) — โลหะที่มีศักย์ไฟฟ้าต่ำกว่าเหล็ก — ลงในคอนกรีตใกล้เหล็กเสริม อะโนดถูกกัดกร่อนแทนเหล็ก ("sacrificial") ทำให้เหล็กยืนได้นานเกิน 25-50 ปีในสภาพแวดล้อมรุนแรง

หลักการทำงาน

Galvanic Cathodic Protection อาศัยหลักการ electrochemistry พื้นฐาน:

flowchart LR
  Zn["Zinc Anode
(-1.10 V)"] -- "กระแส galvanic" --> Concrete["คอนกรีต
(electrolyte)"]
  Concrete --> Rebar["เหล็กเสริม
(-0.50 V) = Cathode"]
  Rebar -- "ลวดเชื่อม
continuity < 1Ω" --> Zn
  Zn -. "ถูกกัดกร่อนแทนเหล็ก" .-> Sacrifice["Zn²⁺ ละลายออก
(sacrificial)"]
  Rebar -. "รับ electron ส่วนเกิน" .-> Protected["หยุดปฏิกิริยาสนิม
อายุ 25-50 ปี"]

1. ฝังอะโนดสังกะสีที่มีศักย์ไฟฟ้าประมาณ -1.10 V เทียบกับ Cu/CuSO4 ลงในคอนกรีต ใกล้เหล็กเสริม
2. เหล็กเสริม (มีศักย์ไฟฟ้าราว -0.50 V) กลายเป็น cathode
3. กระแสไฟฟ้า galvanic ไหลจาก anode → คอนกรีต → เหล็กเสริม → ผ่านลวดเชื่อมกลับมาที่ anode
4. ผลคือ zinc ถูกออกซิไดซ์ ในขณะที่เหล็กเสริมได้รับ electron ส่วนเกิน หยุดปฏิกิริยาการเป็นสนิม

ระบบนี้ ไม่ต้องใช้แหล่งจ่ายไฟภายนอก ต่างจาก Impressed Current Cathodic Protection (ICCP) ที่ต้องเดินสายไฟและตู้คุมตลอดอายุการใช้งาน — Galvanic เหมาะกับโครงการที่ต้องการ install-and-forget

มาตรฐานที่ครอบคลุม

มาตรฐาน	ขอบเขต
ASTM B418 Type II	สเปก zinc anode สำหรับ cathodic protection (เคมีและกายภาพ)
มอก. 3029-2563	มาตรฐานผลิตภัณฑ์อุตสาหกรรมไทย — anode สังกะสีสำหรับป้องกันการกัดกร่อน
ISO 12696:2022	มาตรฐานการออกแบบ ติดตั้ง ทดสอบ และตรวจสอบ cathodic protection ในคอนกรีต
ACI 222R-19	แนวทางป้องกันการกัดกร่อนของโลหะในคอนกรีต
ASTM C876-22b	วิธีตรวจวัดศักย์ไฟฟ้าของเหล็กเสริม (half-cell potential)

อะโนดที่นำมาใช้ในงานควรมี Certificate of Analysis (CoA) ระบุการ comply กับ ASTM B418 Type II และ test report ที่ตรงกับ มอก. 3029-2563

เลือกใช้กับงานแบบไหน

flowchart TD
  Start{"สภาพแวดล้อม
โครงการ?"}
  Start -->|"ริมทะเล / ในทะเล
(C5-M)"| GCP["Galvanic Cathodic Protection
(embedded zinc anode)"]
  Start -->|"underground / submerged"| GCP
  Start -->|"rehabilitation
เสาสะพานสนิม"| GCP
  Start -->|"urban ทั่วไป
chloride ต่ำ"| Surface["Surface Protection
polyurethane primer + topcoat"]
  GCP --> LifeSpan["อายุเป้าหมาย
25-50 ปี"]
  Surface --> LifeSpan2["อายุเป้าหมาย
10-20 ปี + recoat"]

ระบบ GCP เหมาะกับโครงการที่ต้องการ life-cycle ยาว และ อยู่ในสภาพแวดล้อมที่กัดกร่อน เช่น:

• โครงสร้างริมทะเล / ในทะเล — สะพาน ท่าเรือ pier ที่โดน chloride spray ตลอด
• โครงสร้างใต้ดินหรือใต้น้ำ — ฐานราก deep foundation, sub-grade box culvert
• โครงสร้างที่โดนน้ำเค็ม / น้ำกร่อย — ระบบระบายน้ำริมทะเล โครงการพัฒนาฝั่งเจ้าพระยา
• โครงสร้างซ่อมแซม (rehabilitation) — เสาสะพานที่เริ่มมีรอยร้าวจากสนิม fence-fix แทนการรื้อทำใหม่

สำหรับงาน ก่อสร้างใหม่ในเมือง ที่ค่าคลอไรด์ต่ำ ระบบ surface-applied protection (สีรองพื้น polyurethane single-component + topcoat) อาจเพียงพอและคุ้มกว่า

คำแนะนำในการใช้งานจริง

1. ออกแบบเชิงไฟฟ้าก่อน — ตามมาตรฐาน ISO 12696 ต้องคำนวณ current density ที่ต้องการ (ปกติ 5-20 mA/m² ของ rebar surface) และระยะห่าง anode
2. เชื่อม anode กับเหล็กเสริมอย่างน่าเชื่อถือ — รอยเชื่อมต้องมีค่า electrical continuity ต่ำกว่า 1 Ω
3. ตรวจวัดศักย์ไฟฟ้าของ rebar ก่อน-หลังติดตั้ง ตามวิธี half-cell potential ของ ASTM C876 ค่าที่ป้องกันได้ดีคือ เปลี่ยนแปลง > 100 mV ในทิศ negative หลังเชื่อม anode
4. บันทึกผลตรวจวัดทุก 6-12 เดือน ตลอดอายุโครงการ เพื่อติดตามว่า anode ยังทำงาน

สรุป

ระบบ Galvanic Cathodic Protection เป็นเครื่องมือสำคัญสำหรับยืดอายุโครงสร้างคอนกรีตเสริมเหล็กในสภาพแวดล้อมรุนแรง ภายใต้มาตรฐาน ASTM / มอก. / ISO ที่ใช้กันทั่วโลก หากโครงการของคุณมี life span เป้าหมาย 50 ปีขึ้นไปและอยู่ในสภาพ exposure category C5 (marine/industrial) — GCP คุ้มค่าตั้งแต่วันแรก

ทีมวิศวกรของสหวัฒนกิจ (1988) มีประสบการณ์ออกแบบและจัดส่งระบบ Galvanic Cathodic Protection สำหรับโครงการของกรุงเทพมหานคร, การรถไฟแห่งประเทศไทย และเอกชน — ติดต่อทีมงานเพื่อขอคำปรึกษาเฉพาะโครงการของคุณ
