Checklist ตรวจสอบแร็คคลังสินค้าประจำปี — เกณฑ์ ANSI MH16.1 และ EN 15512

ทำไมต้องตรวจแร็คประจำปี

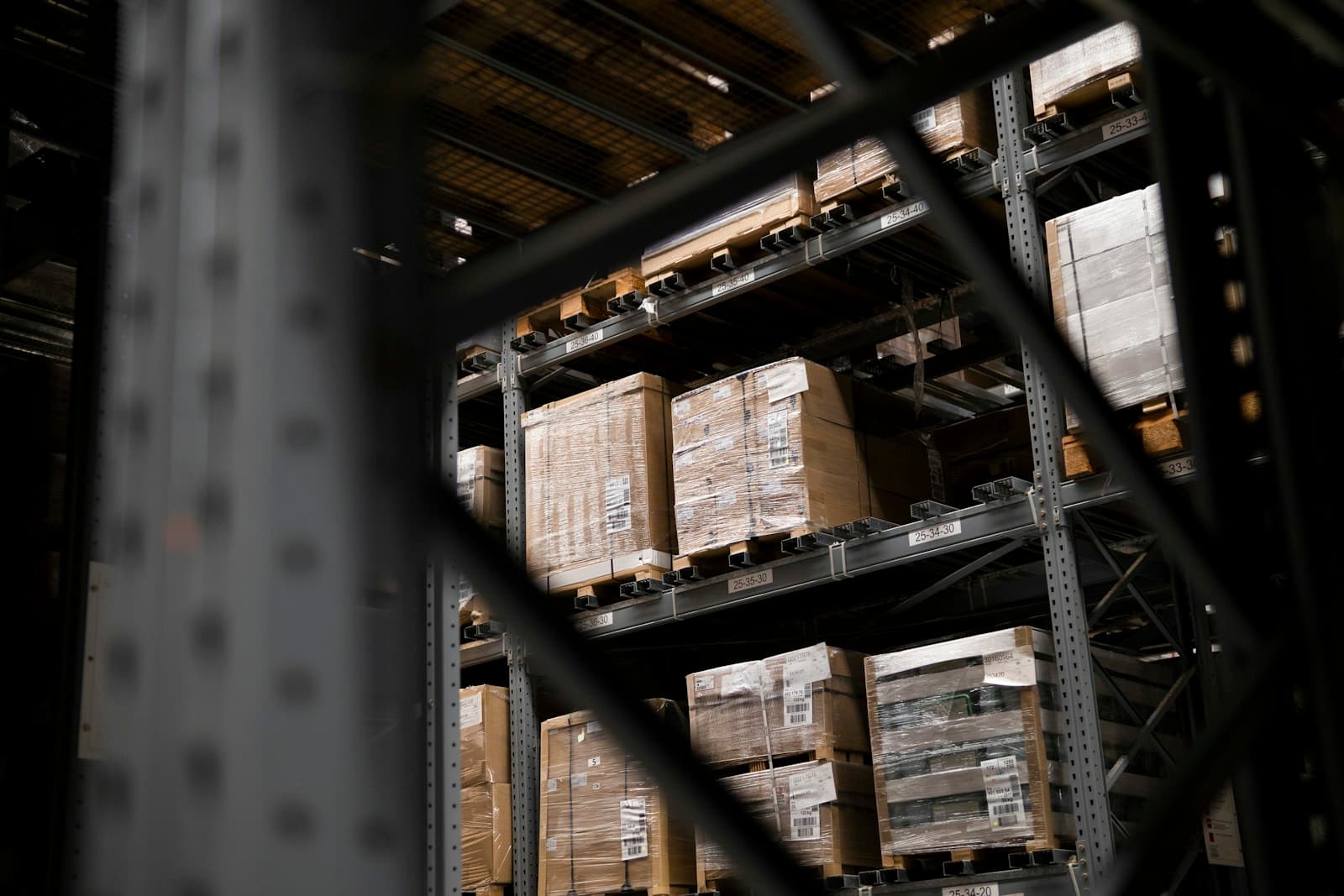

แร็คโลหะในคลังสินค้าเสื่อมสภาพจากการใช้งาน รถ forklift กระแทก การบรรทุกน้ำหนักเกิน และความชื้นทำให้เกิดสนิม ANSI MH16.1 และ EN 15512 กำหนดให้ตรวจสอบโดยผู้มีความรู้ด้านวิศวกรรมอย่างน้อยปีละครั้ง

ความเสี่ยงหากไม่ตรวจ:

• แร็คล้มพังระหว่างปฏิบัติงาน — อันตรายถึงชีวิต
• สินค้าเสียหายจากแร็คโก่งตัว
• ความรับผิดทางกฎหมาย (เจ้าของคลังสินค้า)

---

Pre-Inspection Checklist — ก่อนเริ่มตรวจ

• ได้รับ load notice (ป้ายน้ำหนักสูงสุด) จากผู้ผลิตแร็คหรือไม่?
• มีแบบแปลนหรือ drawings ของระบบแร็คหรือไม่?
• ความกว้างทางเดินระหว่างแร็คอย่างน้อย 3,500 mm (standard forklift aisle) หรือไม่?
• มีแผนกำหนด zone สำหรับน้ำหนักบรรทุกต่างกันหรือไม่?
• อุปกรณ์ตรวจสอบ: ไม้บรรทัดโลหะ 1 m, plumb bob หรือ spirit level, torque wrench, ตลับเมตร

---

เกณฑ์ความเสียหาย Upright Frame (เสาตั้ง)

ตาม ANSI MH16.1 ความโก่งตัวของเสาตั้ง:

ระดับ	โก่งตัว (per 1,000 mm ความสูง)	การดำเนินการ
🟢 Pass	<3 mm	ใช้งานต่อได้ตามปกติ
🟡 Repair	3–5 mm	ลดน้ำหนักบรรทุกทันที + ซ่อมภายใน 30 วัน
🔴 Out of Service	>5 mm	หยุดใช้งาน zone นั้นทันที + แจ้งวิศวกร

วิธีวัด: ใช้ไม้บรรทัดโลหะ 1,000 mm วางตามแนวของเสา — วัดช่องว่างสูงสุด

---

เกณฑ์ Beam Deflection (คานรับน้ำหนัก)

ตาม EN 15512 และ ANSI MH16.1:

เงื่อนไข	ค่า
Deflection สูงสุดที่ยอมรับ	≤ span/180
ตัวอย่าง: span 2,700 mm	≤ 15 mm
ตัวอย่าง: span 3,600 mm	≤ 20 mm

วิธีวัด: วัดในขณะที่มีสินค้าบรรทุกเต็ม Load rating

---

การตรวจสอบ Connector (ข้อต่อ Beam-Upright)

• ดึงคาน upward ด้วยแรง 25 kg — connector ต้องไม่หลุดออกจาก upright
• ตรวจสอบ safety lock pin หรือ safety clip ว่า engage อยู่ครบหรือไม่
• Connector ที่ bent, cracked หรือ deformed → ต้องเปลี่ยนทันที (ห้ามตอก/ดัดกลับ)

---

การตรวจสอบ Anchor Bolt

• Anchor M12: torque ที่แนะนำ 50–70 N·m (ตรวจด้วย calibrated torque wrench)
• ตรวจรอยแตกร้าวในพื้นคอนกรีตรอบ anchor — รัศมี 50 mm
• ถ้าพบรอยแตก radius >50 mm → หยุดใช้งาน + แจ้งวิศวกรโครงสร้าง
• Anchor ที่ดึงออกได้โดยไม่ครบ torque → ขยาย anchor หรือเปลี่ยนจุดยึดใหม่

---

Plumb (แนวดิ่ง) Tolerance

ตาม EN 15512:

• ยอมรับ out-of-plumb ไม่เกิน 1:350 (เช่น เสาสูง 5,000 mm ยอมเอียงได้ไม่เกิน 14.3 mm)
• เกินกว่านี้ → ถือว่า structurally compromised → ลดน้ำหนักบรรทุก + ซ่อม

---

การตรวจสอบ Load Notice

• ป้ายน้ำหนักสูงสุด (Load Notice) ต้องติดไว้ที่เห็นได้ชัดทุกแนว aisle
• ป้ายต้องระบุ: น้ำหนักสูงสุดต่อชั้น + น้ำหนักรวมต่อ bay + ชนิดพาเลตที่ใช้ได้
• ถ้าป้ายหาย หรืออ่านไม่ออก → ห้ามวางสินค้าจนกว่าจะติดป้ายใหม่

---

ตารางสรุป Green / Amber / Red

ประเภทปัญหา	🟢 ใช้ต่อได้	🟡 ใช้+ซ่อม	🔴 หยุดทันที
เสาโก่ง	<3 mm	3–5 mm	>5 mm
Beam deflection	<span/180	span/180 – span/150	>span/150
Connector	Lock ติด, ไม่หลวม	หลวมเล็กน้อย, lock ยัง engage	หลุด, crack, bent
Anchor	ครบ torque, ไม่มีรอยแตก	torque ต่ำเล็กน้อย	ดึงออก/รอยแตก >50mm
Plumb	<1:350	1:350–1:200	>1:200
Load notice	ชัดเจน, ตรง	ซีดจาง	หาย

---
